PP게이지 밸브
- 제품설명
- - Angle Valve - Gauge Cap 장착으로 개폐 상태 확인 용이 - 상하 작동 방식 - 다양한 종류의 Diaphragm격막 재질 적용 가능 - 저장 탱크 내의 유체 양을 측정하기에 적합 - Gauge관 외경: 18mm - 20mm
- 유의사항
- 조명이나 모니터 색상에 따라 실색상과 다소 차이가 있을 수 있으며, 부속의 색상과 치수는 각 메이커 별로 다소 차이가 있으므로 반드시 확인 후 발주하시기 바랍니다.

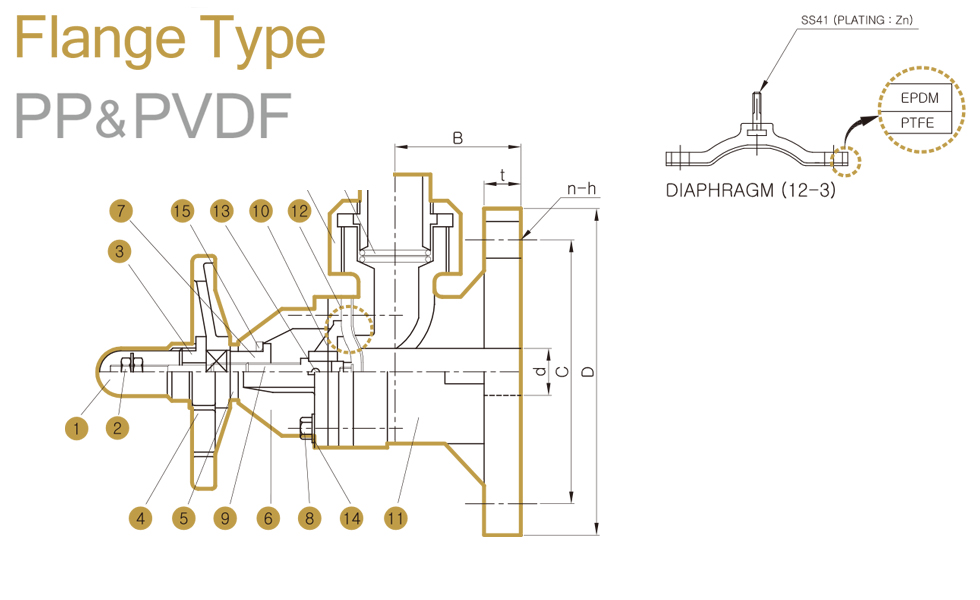

PP&PVDF GAUGE VALVE FLANGE
JIS 단위:mm
| Size | d | B | t | JIS 10K | MAX Working Pressure(kg/cm²) | ||
|---|---|---|---|---|---|---|---|
| D | C | n-h | |||||
| 20A | 20 | 50 | 15 | 100 | 75 | 4-15 | 7.5 |
ANSI 단위:inch
| Size | d | B | t | ANSI CLASS 150 | MAX Working Pressure(kg/cm²) | ||
|---|---|---|---|---|---|---|---|
| D | C | n-h | |||||
| 3/4" | 0.79 | 1.97 | 0.59 | 3.88 | 2.75 | 4-0.63 | 7.5 |

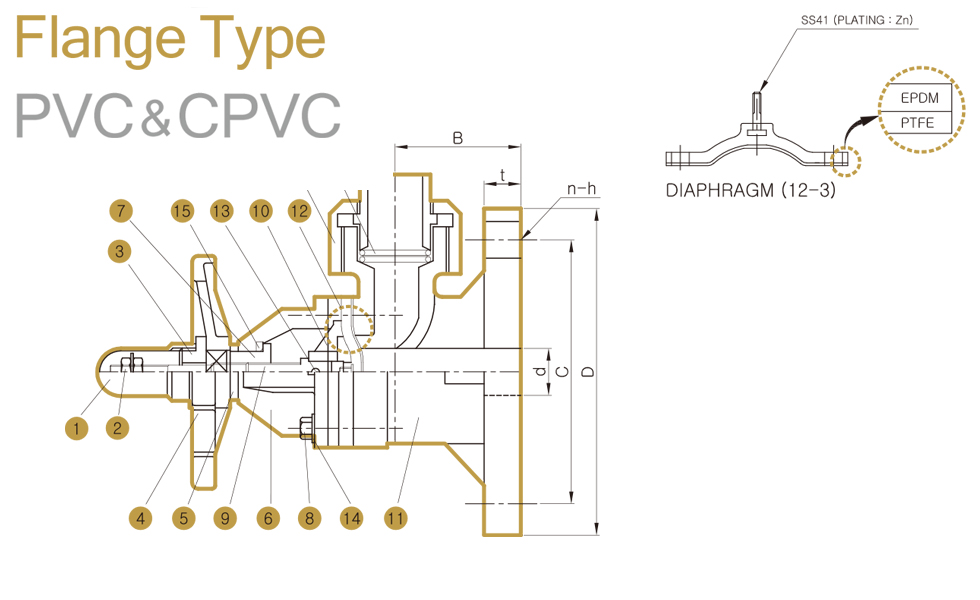

PVC&C-PVC GAUGE VALVE FLANGE
JIS 단위:mm
| Size | d | B | t | JIS 10K | MAX Working Pressure(kg/cm²) | ||
|---|---|---|---|---|---|---|---|
| D | C | n-h | |||||
| 20A | 20 | 50 | 15 | 100 | 75 | 4-15 | 7.5 |
ANSI 단위:inch
| Size | d | B | t | ANSI CLASS 150 | MAX Working Pressure(kg/cm²) | ||
|---|---|---|---|---|---|---|---|
| D | C | n-h | |||||
| 3/4" | 0.79 | 1.97 | 0.59 | 3.88 | 2.75 | 4-0.63 | 7.5 |

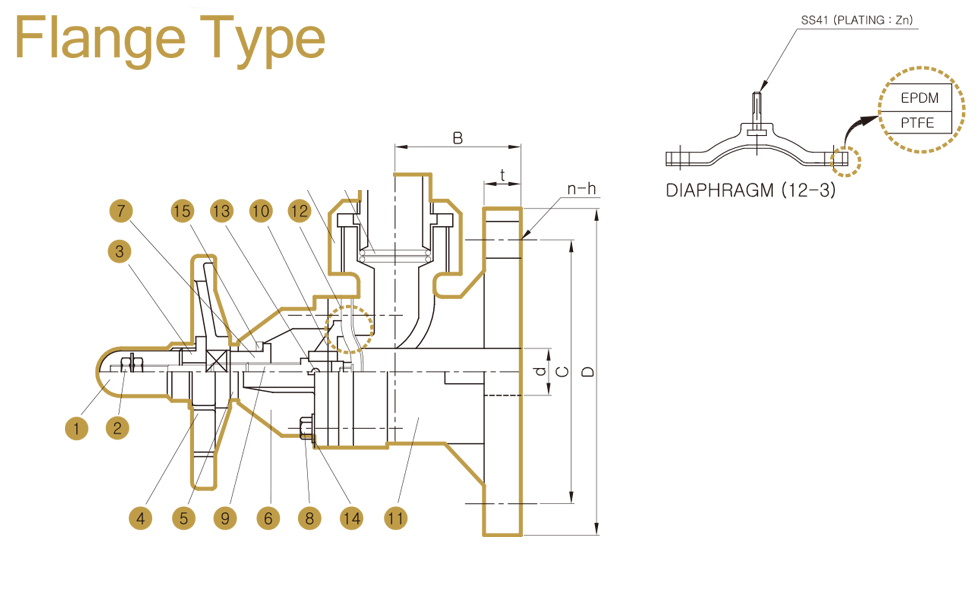

GAUGE VALVE FLANGE
| NO | PARTS | MATERIALS |
|---|---|---|
| 1 | GAUGE CAP | ACRYL |
| 2 | STOPPER NUT | SS41 (PLATING : Zn) |
| 3 | LOCK NUT | PP |
| 4 | HANDLE WHEEL | PP |
| 5 | THRUST WASHER | PVC |
| 6 | BONNET | PP/PVDF/PVC/CPVC |
| 7 | SLEEVE | BC |
| 8 | BOLT & NUT | SS41 (PP COATED) |
| 9 | STEM+STUD BOLT UNIT | BC + SS41 (PLATING : Zn) |
| 10 | COMPRESSOR | AL |
| 11 | BODY | PP/PVDF/PVC/CPVC |
| 12-1 12-2 12-3 |
DIAPHRAGM | EPDM FPM EPDM + PIFE |
| 13 | PIN | SCM |
| 14 | WASHER | SUS 304 |
| 15 | PIPE RING | FPM & EPDM+PTFE DIAPHRAGM=PTFE EPDM DIAPHRAGM=N/A |
| 16 | GRAND CAP | PP/PVDF/PVC/CPVC |
| 17 | BODY CAP | PP/PVDF/PVC/CPVC |
| 18 | O-RING | EPDM FPM & EPDM+PTFE DIAPHRAGM=FPM |
