크린PVC 체크 밸브 나사식,후랜지식(국산)

HOME 제품소개 밸브 크린PVC 체크 밸브 나사식,후랜지식(국산)
제품설명

1.수직 배관 전용

2.중력에 의한 작동으로 우수한 역류 방지 가능

3.최적화된 Disc 제작

4.유체 방향에 유의하여 설치

5. 15A~300A까지 생산가능



유의사항
조명이나 모니터 색상에 따라 실색상과 다소 차이가 있을 수 있으며, 부속의 색상과 치수는 각 메이커 별로 다소 차이가 있으므로 반드시 확인 후 발주하시기 바랍니다.

CLEAN BALL CHECK VALVE FLANGE

DIMENSION 단위:mm
Size d T H JIS 10K
D C n-h
15A 14 14 111 95 70 4-15
20A 18 15 132 100 75 4-15
25A 24 16 169 125 90 4-19
40A 37 16 178 140 105 4-19
50A 47 21 225 155 120 4-19
65A 66 20 227 175 140 4-19
80A 76 21 243 185 150 8-19
100A 105 23 298 210 175 8-19
125A 130 22 331 250 210 8-23
150A 150 25 394 280 240 8-23
200A 202 29 446 330 290 12-23
CLEAN BALL CHECK VALVE FLANGE
NO PARTS MATERIALS
1 BODY CLEAN PVC
2 STOP RING CLEAN PVC
3 GRAND CAP CLEAN PVC
4 BOLT CLEAN PVC
5 BODY CAP CLEAN PVC
6 FLANGE CLEAN PVC
7 DISC S45C(CLEAN PVC COATED)
8 SEAT EPDM, FPM
9 BOLT O-RING EPDM, FPM
10 FACE O-RING N/A
11 BOLT&NUT&WASHER SUS 304
12 O-RING EPDM, FPM

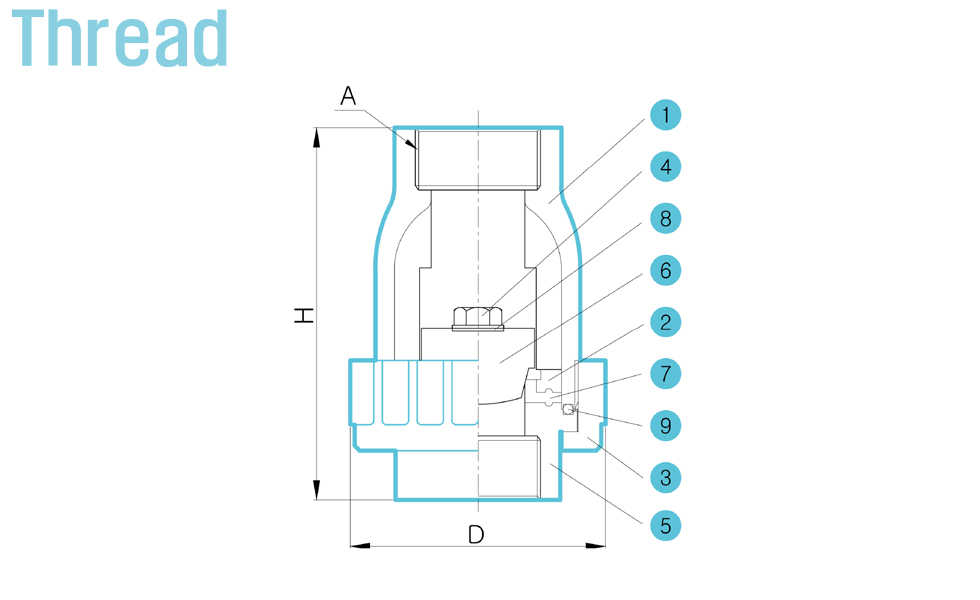

CLEAN BALL CHECK VALVE THREAD

DIMENSION 단위:mm
Size H D A
15A 83 49 Rc 1/2"
20A 101 62 Rc 3/4"
25A 137 81 Rc 1"
40A 144 98 Rc 1-1/2"
50A 182 120 Rc 2"
CLEAN BALL CHECK VALVE THREAD
NO PARTS MATERIALS
1 BODY CLEAN PVC
2 STOP RING CLEAN PVC
3 GRAND CAP CLEAN PVC
4 BOLT CLEAN PVC
5 END CONNECTER 1 CLEAN PVC
6 DISC S45C(CLEAN PVC COATED)
7 SEAT EPDM, FPM
8 BOLT O-RING EPDM, FPM
9 FACE O-RING EPDM, FPM
N/A
