PVC 더블유니온볼밸브 (대만산) 후렌지

HOME 제품소개 밸브 PVC 더블유니온볼밸브 (대만산) 후렌지
제품설명

1.Full Bore Type

2.STEM의 2중 O-RING 장착으로 기밀성 확보

3.뛰어난 내구성과 간편한 조작성

4.PTFE Seal 장착

5.Union 장착으로 교체 작업 용이 (가운데 부분만 풀어 간단한 교체작업 가능)

6.다양한 Connections (Flange, Thread, Socket)

7.양방향 흐름 제어 가능

8.진동이 발생하는 배관에는 유니온부분이 풀릴수 있기 때문에 중앙에 센터락(center lock)기능이 포함된 제품을 추천

9.양쪽 유니온 부분을 교체가능하기 때문에 한쪽은 소켓식 한쪽은 나사식 등으로 교체해 현장상황에 맞게 적용가능



유의사항
조명이나 모니터 색상에 따라 실색상과 다소 차이가 있을 수 있으며, 부속의 색상과 치수는 각 메이커 별로 다소 차이가 있으므로 반드시 확인 후 발주하시기 바랍니다.

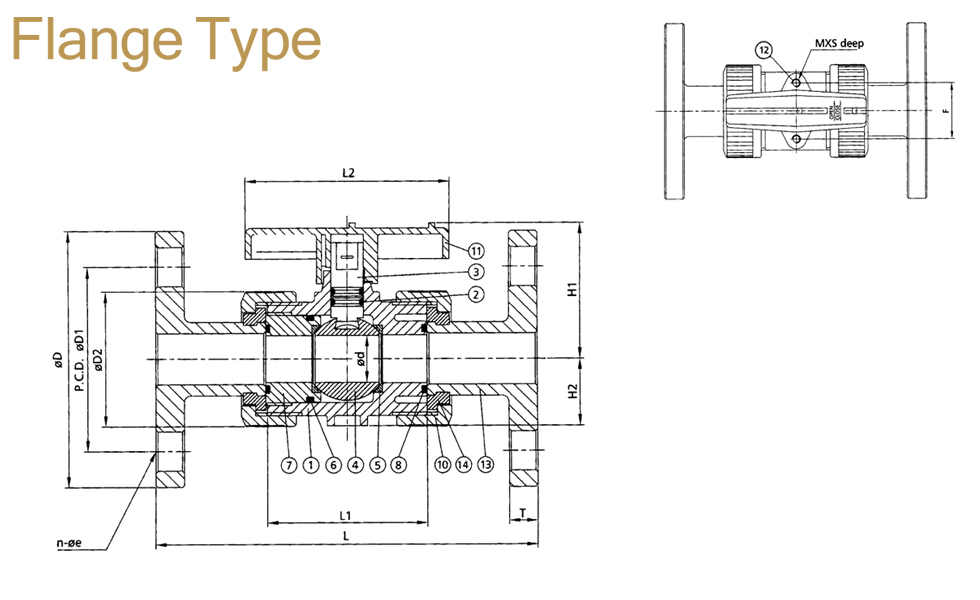

DOUBLE UNION BALL VALVE FLANGE

단위:mm
Size JIS L1 L2 ANSI
D D1 L n-Øe T D D1 L n-Øe T
15mm
(1/2") 		95 70 143 4-15 13 60 78 89 61 143 4-16 13
20mm
(3/4") 		100 75 172 4-15 15 73 92 98 70 172 4-16 15
25mm
(1") 		125 90 187 4-19 15 79 100 108 79 187 4-16 15
32mm
(1/1/4") 		135 100 190 4-19 16 88 110 117 89 190 4-16 16
40mm
(1-1/2") 		140 105 212 4-19 16 95 121 127 99 212 4-16 17
50mm
(2") 		155 120 234 4-19 16.5 114 147 152 121 234 4-19 17
65mm
(2-1/2") 		175 140 259 4-19 18 138 180 178 140 259 4-19 18
80mm
(3") 		185 150 304 8-19 19 158 224 191 152 304 4-19 19
100mm
(4") 		210 175 372 8-19 19 176 278 229 191 372 8-19 20
단위:mm
Size DIN D2 d H1 H2 F M S
D D1 L n-Øe T
15mm
(1/2") 		95 65 130 4-14 18.5 46.5 13 47 21 30 M5 7
20mm
(3/4") 		105 75 150 4-14 20 55 18 57 26 33 M6 8
25mm
(1") 		115 85 160 4-14 20 66 12 66 33 40 M6 11
32mm
(1/1/4") 		140 100 180 4-18 20 82 30 74 39 14 M8 11
40mm
(1-1/2") 		150 110 200 4-18 20 98 38 87 41 52 M8 11
50mm
(2") 		165 125 230 4-18 22 120 48 106 53 70 M8 15
65mm
(2-1/2") 		185 145 290 4-18 22.5 140 61 116 - - - -
80mm
(3") 		200 160 310 8-18 22.5 163 69 130 - - - -
100mm
(4") 		220 180 350 8-18 24 225 99 178 - - - -
DOUBLE UNION BALL VALVE FLANGE
NO PARTS MATERIALS Q'TY
1 BODY UPVC/CPVC/PP/PVDF/ABS 1
2 STEM-ORING EPDM/FPM 2
3 STEM UPVC/CPVC/PP/PVDF/ABS 1
4 BALL UPVC/CPVC/PP/PVDF/ABS 1
5 SEAT SEAL PTFE 2
6 CARRIER O-RING EPDM/FPM 1
7 SEAL CARRIER UPVC/CPVC/PP/PVDF/ABS 1
8 UNION O-RING EPDM/FPM 2
9 END CONNECTOR UPVC/CPVC/PP/PVDF/ABS 2
10 UNION NUT UPVC/CPVC/PP/PVDF/ABS 2
11 HANDLE ABS/PP+GF 1
12 INSERTED NUT C3602 2.4
13 FLANGE UPVC/CPVC/PP/PVDF/ABS 2
14 SET RING UPVC/CPVC/PP/PVDF/ABS 2
TYPE SIZE STANDARD MATERIAL SEAT O-RING END TYPE
VP-640 1/2"~4" ANSI/JIS/DIN/BS PVC PTFE EFDM/FPM SOCKET/THREADED/FLANGED
VP-641 1/2"~4" ANSI/JIS/DIN/BS CPVC PTFE EFDM/FPM SOCKET/THREADED/FLANGED
VP-643 1/2"~4" ANSI/JIS/DIN/BS PVDF PTFE EFDM/FPM SOCKET/THREADED/FLANGED
VP-644 1/2"~4" ANSI/JIS/DIN/BS PP PTFE EFDM/FPM SOCKET/THREADED/FLANGED
VP-645 1/2"~4" ANSI/JIS/DIN/BS ABS PTFE EFDM/FPM SOCKET/THREADED/FLANGED
